STT

Hạng mục

Thông số kỹ thuật

1

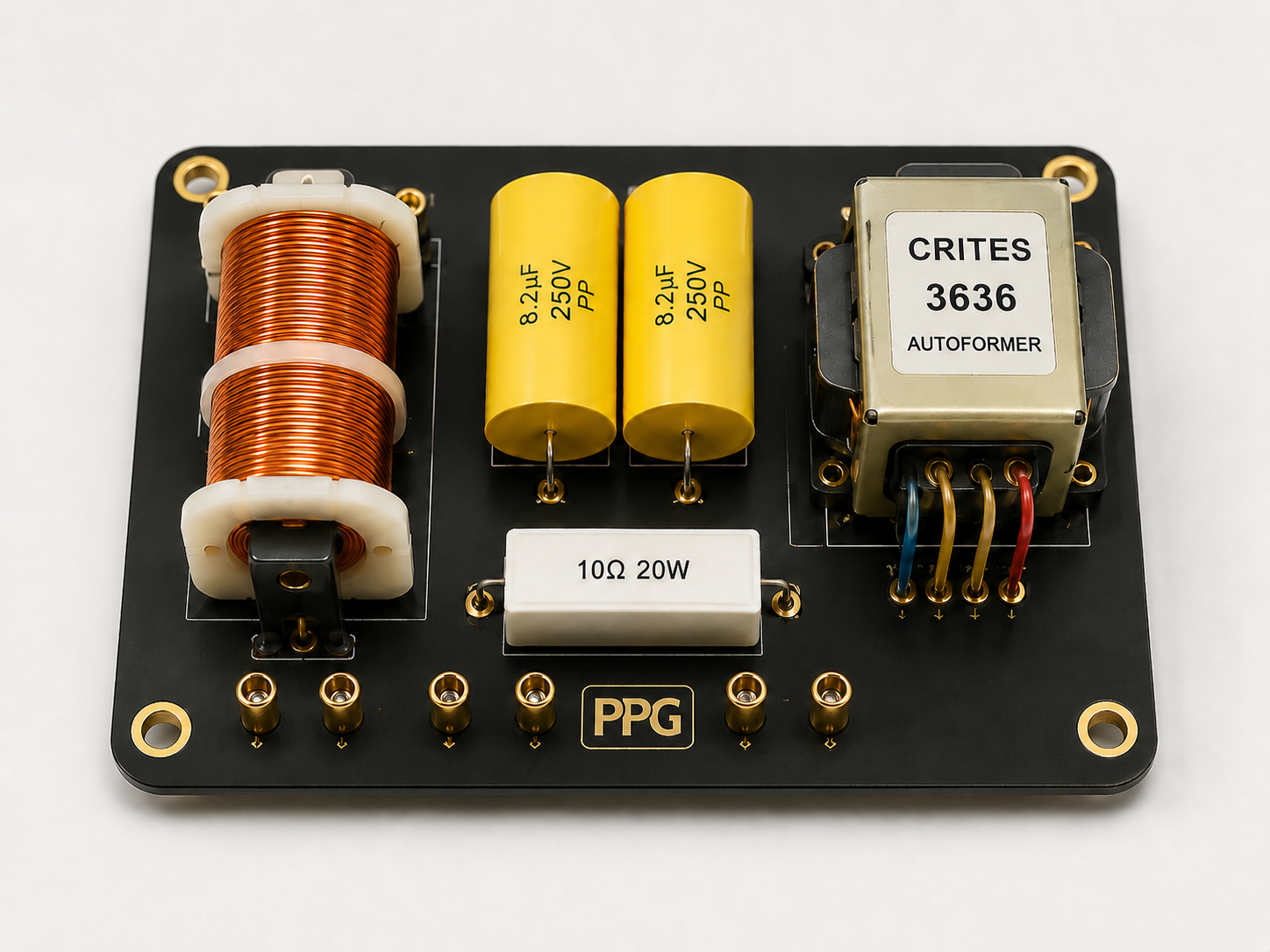

Tên sản phẩm

Phân tần loa PPG

2

Thương hiệu

Maxcell

3

Model

PPG - 3166

4

Kiểu mạch

Phân tần thụ động 2 đường tiếng

5

Phù hợp nhất

Woofer + horn/tweeter độ nhạy cao

6

Trở kháng danh định

8 Ω

7

Điểm cắt khuyến nghị

1.600 Hz

8

Độ dốc phân tần

Bậc 2 điện học, 12 dB/octave

9

Biến áp / Autoformer

Dùng ở nhánh treble/horn

10

Triết lý thiết kế

Klipsch / ALK / Crites-style network

11

Mức suy hao treble/horn

-1 đến -6 dB, chọn bằng tap trên autoformer

12

Cấu hình loa sử dụng

Hệ loa 2 đường tiếng, bass rời + kèn treble/horn

13

Vị trí sử dụng

Lắp trong thùng loa hoặc hộp phân tần rời

14

Định hướng chất âm

Trung thực, giàu động lực, kiểm soát tốt dải trung cao

15

Phân khúc

Cao cấp / Hi-end DIY

16

Cuộn cảm L1

1.2 mH, air-core hoặc foil coil, DCR thấp

17

Tụ C1

8.2 µF, film polypropylene / oil / copper foil

18

Tụ C2

8.2 µF, film polypropylene / oil / copper foil

19

Biến áp / Autoformer T1

Crites 3636, dùng ở nhánh treble/horn

20

Điện trở R1

10 Ω / 20 W, loại non-inductive
