STT

Hạng mục

Thông số kỹ thuật

1

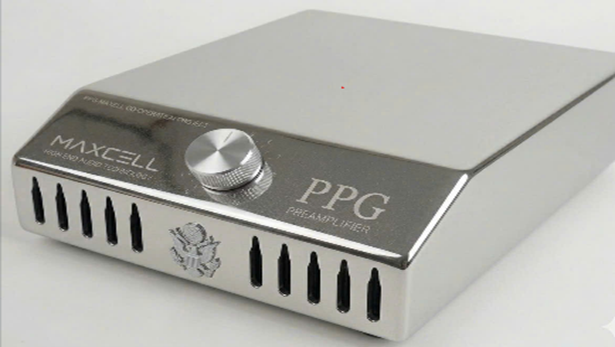

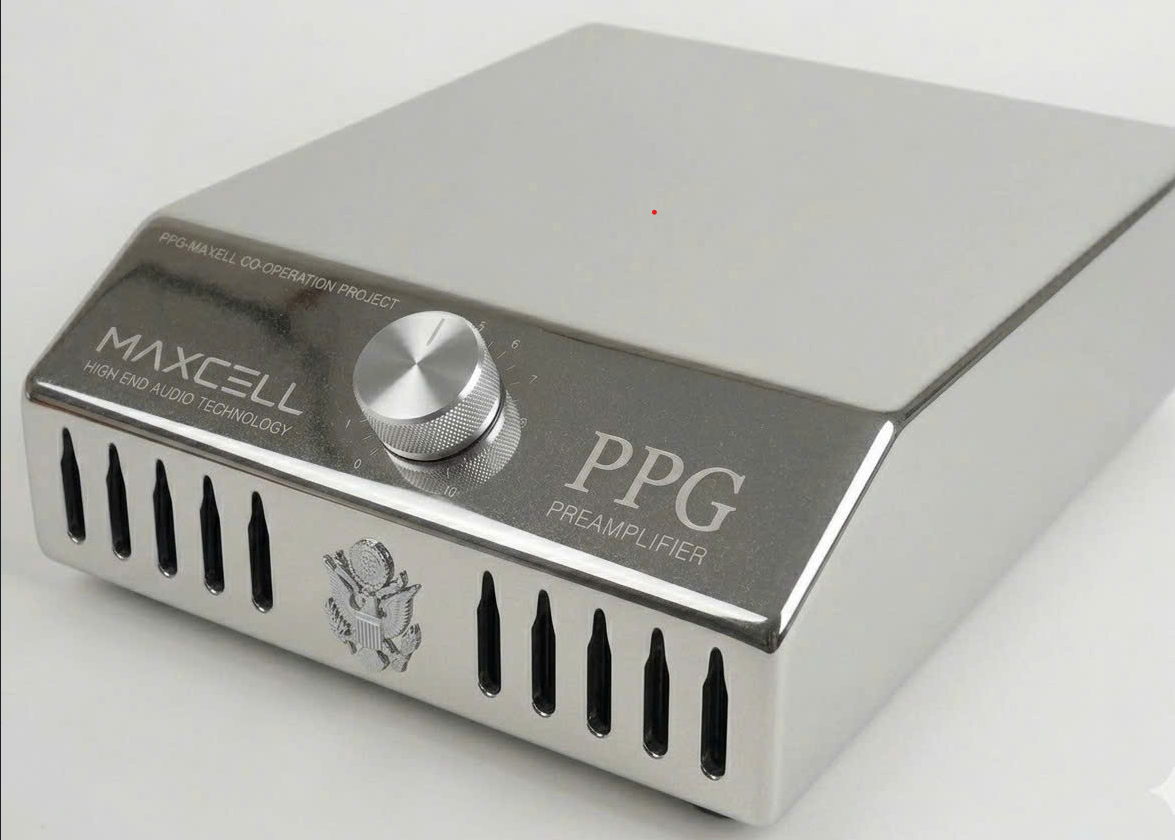

Tên sản phẩm

DAC PPG

2

Thương hiệu

Maxcell

3

Model

R2R 168

4

Công nghệ DAC

R–2R rời, NOS

5

Kiểu R–2R

Sign-magnitude / balanced

6

Độ phân giải hỗ trợ

PCM 24 bit / 192 kHz

7

Độ tuyến tính thực tế

18–20 bit

8

Điện trở ladder

R = 10 kΩ, 2R = 20 kΩ

9

Sai số điện trở

0.01%, tốt hơn 0.005%

10

Hệ số nhiệt

≤ 5 ppm/°C

11

Điện áp tham chiếu

2.5–5.0 V

12

Bóng analog

1T4 / DF91

13

Kiểu đấu bóng

Triode-mode

14

Cách nối G2

G2 nối anode qua 100–220 Ω

15

Số bóng

2 bóng stereo hoặc 4 bóng PSE

16

B+ chuẩn

85–90 VDC

17

Tải anode

47–56 kΩ, chốt 56 kΩ

18

Dòng anode mỗi bóng

0.75–1.0 mA

19

Điện áp anode Va

40–55 V

20

Bias G1

-0.8 đến -1.5 V

21

Gain tầng 1T4

2.5–3.5 lần

22

Nguồn đốt tim

1.25–1.40 VDC / 50 mA

23

Điểm đốt tim khuyến nghị

1.32–1.38 VDC

24

Tụ vào

0.47–1 µF film

25

Tụ xuất trực tiếp

3.3–4.7 µF film

26

Điện áp ngõ ra RCA

1.5–2.2 Vrms

27

Trở kháng ra trực tiếp

30–80 kΩ

28

Tải sau khi xuất trực tiếp

≥470 kΩ

29

OPT nếu dùng PSE

15k–20k : 600 Ω

30

Trở kháng ra qua OPT

600 Ω – 2 kΩ

31

Buffer tùy chọn

5687 / 6414 / JFET / MOSFET

32

Trở kháng ra qua buffer

<250 Ω – 1 kΩ

33

THD thực tế

0.2–0.8%

34

S/N thực tế

90–100 dB

35

Dải tần mục tiêu

20 Hz – 40 kHz

36

Nguồn cấp

Digital riêng, B+ CRC/CLC sạch

37

Kiểu mass

Star-ground
